圓弧齒STS/STD系列同步帶

[ 時間：2024-07-10 15:48:47 ]

圓弧齒STS/STD系列同步帶簡介

STS/STD系列同步帶是圓弧齒同步帶的一種型号，其齒峰的✔(de)變化主要特點有：

1、合理的半圓弧型齒形的設計能夠有效的提供更高的扭力來©适應高負荷的運轉狀态；

2、能夠降低高速運轉時皮帶發出的噪音(yī∞n)；

3、齒峰的變化使受力發生了變化，相較于傳統圓弧齒設計具備了更長久的(d e)使用壽命；

圓弧齒STS/STD系列同步帶常見型号

S2M型号同步帶

S2M型同步帶其齒距為2.00mm，齒厚0.76mm，帶厚1.36mm

S3M型号同步帶

S3M型同步帶其齒距為3.00mm，齒厚1.14mλm，帶厚2.30mm

圓弧齒STS/STD-S3M同步帶規格參數示意圖

S4.5M型号同步帶

S4.5M型同步帶其齒距為4.50mm，齒厚1.71mm，帶厚2.80mm

S5M型号同步帶

S5M型同步帶其齒距為5.00mm，齒厚1.91mm，帶厚3.40mm

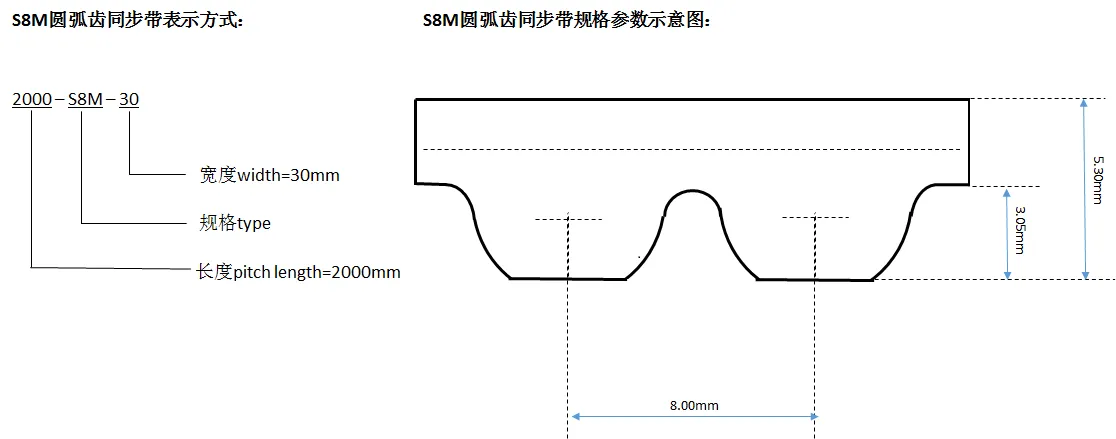

S8M型号同步帶

S8M型同步帶其齒距為8.00mm，齒厚3.05mm，帶厚5.30mm

S14M型号同步帶

S14M型同步帶其齒距為14.00mm，齒厚5.φ30mm，帶厚10.20mm
