橡膠梯形齒同步帶

[ 時間：2024-07-10 15:04:45 ]

詳細信息
産品型号

梯形齒同步帶簡介

梯形齒同步帶因其皮帶齒的形狀是梯形而得名，是衆多(©duō)同步帶的一大分類，常見的型号有MXL系列、£XXL系列、XL、L、H、XH、XXH、T2.5、T5、T10、T20、AT5、AT10、AT20等型号，多(du£ō)用于各種機械設備及同步傳動領域中。

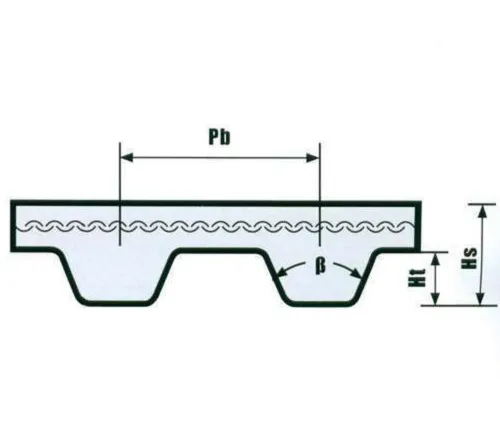

梯形齒同步帶型号參數表
齒形代号	型号	節距pb (mm)	齒高ht (mm)	帶高hs (mm)	角度β°
英制梯型齒	MXL	2.032	0.51	1.14	40
	XL	5.08	1.24	2.3	50
	L	9.525	1.91	3.6	40
	H	12.7	2.29	4.3	40
	XH	22.225	6.35	11.2	40
	XXH	31.75	9.53	15.7	40
公制梯型齒	T2.5	2.5	0.7	1.3	40
	T5	5	1.2	2.2	40
	T10	10	2.5	4.5	40
	T20	20	5	8	40
	AT5	5	1.2	2.7	50
	AT10	10	2.5	5	50
	AT20	20	5	8	50
